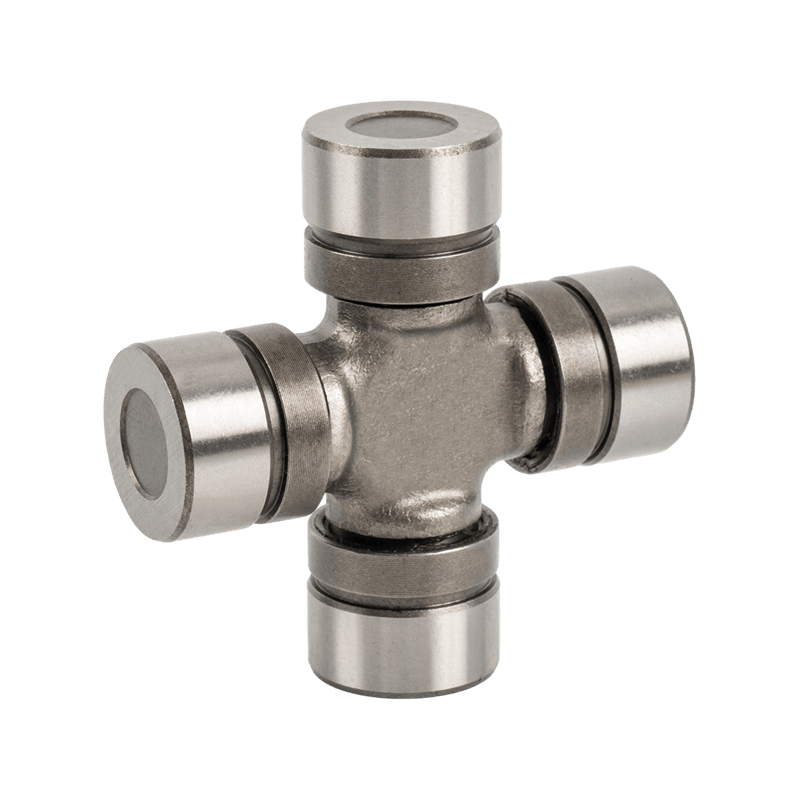

U-sendi dengan 4 bantalan berlekuk

1. Konsep Dasar dan Aplikasi U-Joint dengan 4 Bantalan Beralur
U-sendi dengan 4 bantalan berlekuk adalah komponen transmisi mekanis utama, banyak digunakan dalam berbagai jenis peralatan mekanis, untuk menghubungkan poros berputar dan memungkinkan perubahan sudut. Desain ini menjadikannya komponen yang sangat diperlukan di berbagai bidang industri.
Struktur dan Prinsip Dasar
Komposisi Struktural: Tingkat U terdiri dari dua garpu silang, poros silang dan empat bantalan alur. Setiap bantalan alur dipasang di ujung poros silang dan menyadari transmisi gerak melalui kerja sama dengan garpu. Desain bantalan alur memastikan stabilitas dan daya tahan di bawah beban tinggi dan kondisi kecepatan tinggi.
Prinsip Kerja: U-Joint mencapai penyesuaian sudut yang fleksibel dan transmisi torsi yang efisien melalui strukturnya yang unik. Ketika satu poros berputar, kerja sama poros silang dan bantalan alur memungkinkan poros lainnya berputar secara serempak pada sudut dan posisi yang berbeda. Desain ini memungkinkan sistem mekanis untuk mempertahankan operasi yang stabil dan efisien di bawah kondisi kerja yang kompleks.
Bidang aplikasi: U-joints dengan 4 bantalan alur banyak digunakan di mobil, mesin industri, mesin pertanian, kedirgantaraan dan bidang lainnya. Misalnya, dalam sistem transmisi mobil, join U digunakan untuk menghubungkan poros transmisi dan menggerakkan poros untuk memastikan bahwa kendaraan masih dapat mentransmisikan daya dengan lancar di bawah kondisi jalan yang kompleks. Dalam mesin industri, join U digunakan dalam berbagai sistem transmisi untuk meningkatkan efisiensi dan keandalan peralatan.
Keuntungan
U-sendi dan bantalan 4-groove memiliki banyak keunggulan yang signifikan, termasuk kekuatan tinggi, daya tahan tinggi dan fleksibilitas yang baik. Desain strukturalnya memastikan kinerja yang stabil di bawah kondisi beban tinggi dan kecepatan tinggi, mengurangi biaya pemeliharaan sistem mekanis. Selain itu, desain ini memungkinkan penyimpangan sudut besar antara poros, meningkatkan kemampuan beradaptasi dan fleksibilitas sistem.

2. Pengembangan Teknologi dan Inovasi U-Joint Dengan 4 Bantalan Beralur
Dengan kemajuan sains dan teknologi yang berkelanjutan, teknologi u-sendi dengan 4 bantalan berlekuk juga terus berkembang dan berinovasi. Penerapan bahan baru, proses baru dan desain baru telah secara signifikan meningkatkan kinerja, keandalan, dan umur komponen -komponen utama ini.
Penerapan Bahan Baru
Baja paduan kekuatan tinggi: Penerapan baja paduan kekuatan tinggi secara signifikan meningkatkan daya tahan dan ketahanan kelelahan sambungan berbentuk U dan bantalan 4-slot. Bahan ini berkinerja baik di bawah kondisi beban tinggi dan kecepatan tinggi, secara efektif memperpanjang masa pakai komponen.
Bahan Komposit: Aplikasi Bahan Komposit memberikan arah pengembangan baru untuk sambungan berbentuk U. Bahan komposit ringan dan berkekuatan tinggi tidak hanya mengurangi berat komponen, tetapi juga meningkatkan ketahanan korosi, memungkinkannya untuk mempertahankan kondisi kerja yang baik di lingkungan yang keras.
Teknologi Perawatan Permukaan: Teknologi Perawatan Permukaan Lanjutan, seperti elektroplating, oksidasi dan teknologi pelapisan, sangat meningkatkan kekerasan permukaan dan ketahanan aus sendi berbentuk U dan bantalan beralur. Penerapan teknologi ini tidak hanya memperpanjang masa pakai komponen tetapi juga meningkatkan kinerjanya dalam kondisi beban tinggi.
Peningkatan proses pembuatan
Teknologi Pemesinan Presisi: Penerapan teknologi pemesinan presisi telah secara signifikan meningkatkan akurasi manufaktur sambungan berbentuk U dan bantalan beralur. Teknologi ini termasuk alat mesin CNC, pemotongan laser dan pencetakan 3D, dll., Yang dapat mencapai pembuatan struktur kompleks presisi tinggi dan memastikan akurasi dimensi dan kualitas permukaan komponen.
Proses Perlakuan Panas: Proses perlakuan panas lanjut, seperti pendinginan, tempering dan perlakuan karburisasi, secara signifikan meningkatkan sifat mekanik sendi berbentuk U dan bantalan beralur. Proses -proses ini tidak hanya meningkatkan kekerasan dan kekuatan material, tetapi juga meningkatkan ketahanan aus dan ketahanan kelelahan.
Jalur Produksi Otomatis: Penerapan jalur produksi otomatis meningkatkan efisiensi produksi dan konsistensi kualitas sambungan berbentuk U dan bantalan beralur. Melalui pengenalan peralatan otomatisasi dan robotika, pabrik dapat mencapai produksi skala besar, efisiensi tinggi dan memenuhi permintaan pasar untuk produk berkualitas tinggi.
Inovasi Desain Baru
Desain Modular: Aplikasi desain modular membuat perakitan dan pemeliharaan sambungan berbentuk U dan bantalan beralur lebih nyaman. Pengguna dapat memilih modul yang berbeda untuk digabungkan sesuai dengan kebutuhan spesifik, yang meningkatkan fleksibilitas dan kemampuan beradaptasi sistem.
Desain penyerap kejut: Pengenalan desain penyerap kejut secara efektif mengurangi getaran dan kebisingan sendi berbentuk U selama bekerja. Desain ini tidak hanya meningkatkan stabilitas kerja komponen, tetapi juga meningkatkan status operasi keseluruhan sistem mekanis.
Pemantauan Cerdas: Penerapan teknologi pemantauan cerdas memungkinkan pengguna untuk memantau status kerja sambungan berbentuk U secara real time. Melalui teknologi analisis sensor dan data, pengguna dapat menemukan dan memecahkan masalah potensial dalam waktu, meningkatkan keandalan dan keamanan sistem.

3. Cara Memilih dan Mempertahankan Tempat U-Tenaga Dengan 4 Bantalan Beralur
Memilih dan memelihara U-sendi dengan 4 bantalan berlekuk adalah kunci untuk memastikan operasi yang efisien dari sistem mekanik Anda. Seleksi yang benar dan pemeliharaan ilmiah tidak hanya dapat memperpanjang masa pakai komponen, tetapi juga meningkatkan kinerja dan keandalan seluruh sistem.
Faktor kunci dalam memilih bantalan U-joint vs. 4-slot
Lingkungan Kerja: Saat memilih sambungan berbentuk U, Anda harus terlebih dahulu mempertimbangkan lingkungan kerjanya, termasuk faktor-faktor seperti suhu, kelembaban, debu, dan korosi. Menurut kondisi lingkungan tertentu, bahan yang tepat dan teknologi perawatan permukaan dipilih untuk memastikan bahwa ia masih dapat beroperasi secara stabil di lingkungan yang keras.
Persyaratan Beban: Menurut persyaratan beban sistem mekanis, pilih spesifikasi sambungan dan bantalan alur berbentuk U yang sesuai. Beban yang perlu dipertimbangkan termasuk torsi, beban radial dan beban aksial untuk memastikan bahwa komponen dapat menahan berbagai tegangan yang dihasilkan selama operasi.
Mode Kecepatan dan Gerakan: Aplikasi yang berbeda memiliki persyaratan yang berbeda untuk mode kecepatan dan gerakan dari sambungan berbentuk U. Aplikasi berkecepatan tinggi memerlukan pemilihan join U-presisi tinggi, friksi rendah, sementara aplikasi berkecepatan rendah dan beban berat memerlukan pemilihan komponen yang tahan dengan keausan.
Metode Ukuran dan Koneksi: Pilih ukuran ukuran dan koneksi yang sesuai untuk memastikan bahwa u-sendi akan pas dengan komponen lain dalam sistem mekanik. Perhatian perlu diberikan pada diameter luar, diameter dalam, dan panjang komponen serta diameter dan bentuk poros penghubung.
Praktik Terbaik untuk Mempertahankan U-Titik dan Bantalan 4-Slot
Inspeksi reguler: Periksa status kerja sendi berbentuk U dan perhatikan apakah ada suara, getaran, dan suhu yang abnormal. Masalah yang ditemukan harus segera ditangani untuk mencegah masalah kecil berkembang menjadi kegagalan besar.
Pelumasan dan Pemeliharaan: Menurut lingkungan kerja dan frekuensi penggunaan, melumasi dan memelihara sambungan berbentuk U secara teratur untuk mempertahankan kondisi pelumasan yang baik. Pilih oli atau minyak yang tepat untuk memastikannya bekerja paling baik di bawah suhu dan beban yang berbeda.
Penggantian dan Perbaikan: Selama penggunaan, jika sambungan berbentuk U ditemukan jelas dipakai atau rusak, itu harus diganti atau diperbaiki tepat waktu. Pertahankan pasokan suku cadang yang memadai untuk memastikan penggantian yang cepat saat dibutuhkan dan mengurangi downtime peralatan.
